Công tắc 2 cực: Cấu tạo, nguyên lý hoạt động và Ứng dụng thực tế

Công tắc 2 cực Công tắc 2 cực là thiết bị điện giúp đóng/ngắt đồng thời hai dây dẫn trong mạch điện, từ đó ngắt hoàn toàn nguồn điện và nâng cao mức độ an toàn khi sử dụng. Nhờ khả năng kiểm soát dòng điện tốt hơn, công tắc 2 cực thường được ứng dụng cho thiết bị công suất lớn và các vị trí yêu cầu an toàn điện cao trong hệ thống điện dân dụng và công nghiệp.

Công tắc 2 cực là gì?

Công tắc 2 cực (Double Pole Switch) là loại công tắc điện được thiết kế với hai tiếp điểm độc lập, cho phép đóng hoặc ngắt đồng thời hai dây dẫn như dây pha và dây trung tính. Khi thao tác bật/tắt, toàn bộ mạch điện sẽ được ngắt hoàn toàn, giúp giảm nguy cơ rò rỉ điện, chập cháy và tai nạn điện giật. Nhờ ưu điểm này, công tắc 2 cực thường được sử dụng trong các hệ thống điện yêu cầu độ an toàn cao hoặc cho các thiết bị có công suất lớn.

Cấu tạo của công tắc 2 cực

Một bộ công tắc 2 cực bao gồm các bộ phận chính sau:

• Vỏ công tắc: Làm từ nhựa chống cháy hoặc kim loại, giúp bảo vệ các thành phần bên trong và đảm bảo an toàn khi sử dụng.
• Tiếp điểm: Có hai cặp tiếp điểm giúp kết nối và ngắt mạch điện.
• Lò xo: Giúp công tắc trở về trạng thái ban đầu sau khi thao tác.
• Phím bấm: Bộ phận giúp thao tác bật/tắt công tắc.

Công tắc này thường được thiết kế với hai cực riêng biệt, có thể hoạt động đồng thời để kiểm soát hai dây dẫn điện cùng một lúc. Với thiết kế công tắc như vậy sẽ giúp an toàn hơn.

Nguyên lý hoạt động của công tắc 2 cực

Nguyên lý hoạt động của công tắc 2 cực cũng giống như các loại công tắc khác. Khi công tắc ở trạng thái tắt, hai tiếp điểm không nối với nhau, mạch điện bị ngắt. Khi công tắc ở trạng thái bật, hai tiếp điểm được kết nối, tạo thành một mạch khép kín cho dòng điện chạy qua.

Một điểm khác biệt quan trọng giữa công tắc 2 cực và công tắc 1 cực là: Công tắc này có thể ngắt đồng thời cả dây nóng và dây trung tính trong hệ thống điện, giúp đảm bảo an toàn hơn trong một số ứng dụng đặc biệt.

Ứng dụng thực tế

Công tắc 2 cực được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau, bao gồm:

Hệ thống điện gia đình

Trong các hệ thống điện gia đình, công tắc 2 cực thường được sử dụng để kiểm soát các thiết bị có công suất lớn như:

• Bình nóng lạnh
• Lò nướng
• Lò vi sóng
• Máy giặt
• Điều hòa nhiệt độ
• Máy rữa chén
• Máy bơm nước

Việc sử dụng công tắc này giúp ngắt cả hai dây điện, đảm bảo không có dòng điện rò rỉ, giảm nguy cơ giật điện khi sửa chữa hoặc bảo trì.

Công tắc 2 chiều là gì? Khái niệm, cấu và nguyên lý hoạt động của công tắc 2 chiều

Hệ thống điện công nghiệp

Trong các hệ thống điện công nghiệp, công tắc 2 cực đóng vai trò quan trọng trong việc kiểm soát động cơ, máy móc và các thiết bị điện áp cao. Các ngành công nghiệp sử dụng công tắc này phổ biến gồm:

• Ngành cơ khí chế tạo
• Ngành sản xuất thực phẩm
• Ngành điện tử

Ứng dụng trong điện dân dụng và thương mại

Công tắc 2 cực cũng được sử dụng trong các hệ thống chiếu sáng, đặc biệt là trong các công trình lớn như:

• Trung tâm thương mại
• Nhà hàng, khách sạn
• Bệnh viện, trường học
• Văn phòng, cửa hàng

Khả năng ngắt toàn bộ nguồn điện khi cần thiết giúp công tắc này trở thành một giải pháp an toàn và tiện lợi.

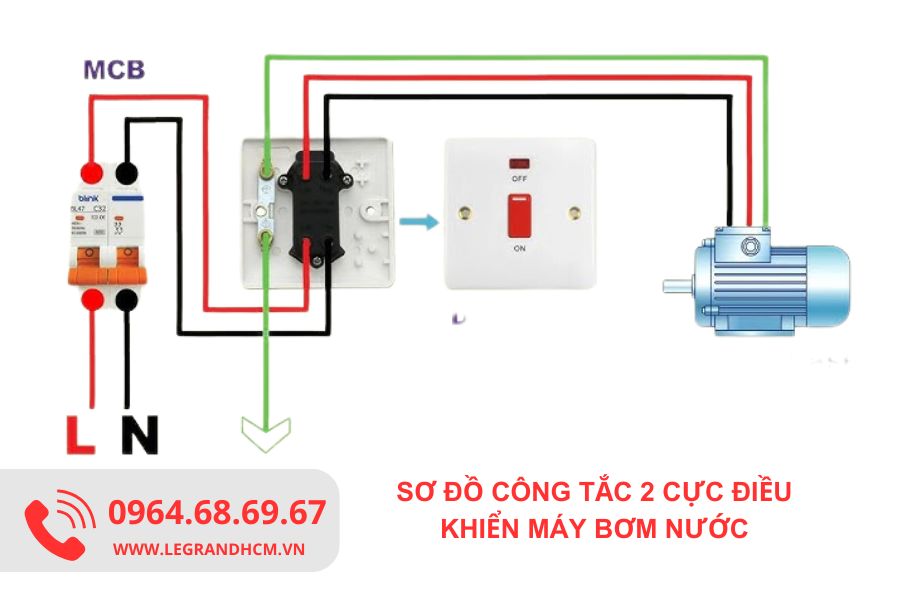

Các bước đấu dây công tắc 2 cực đúng cách

Việc đấu dây công tắc 2 cực cần tuân thủ đúng nguyên tắc an toàn để đảm bảo hệ thống hoạt động ổn định. Dưới đây là các bước cơ bản để đấu dây công tắc 2 cực:

Chuẩn bị dụng cụ

• Công tắc 2 cực
• Dây điện phù hợp với công suất của thiết bị
• Tua vít, kìm điện
• Băng keo cách điện
• Đồ hồ đo VOM

Các bước đấu dây

• Bước 1: Ngắt nguồn điện, đảm bảo an toàn bằng cách tắt cầu dao trước khi thao tác.
• Bước 2: Xác định đầu vào và hai đầu ra tương ứng với hai dây nóng và trung tính.
• Bước 3: Kết nối dây điện nối các dây vào đúng vị trí trên công tắc.
• Bước 4: Kiểm tra kết nối, đảm bảo dây được đấu chắc chắn, không bị lỏng.
• Bước 5: Bật nguồn và kiểm tra xem mạch điện có hoạt động đúng không.

Hướng dẫn đấu nối công tắc 2 chiều Legrand

Lưu ý khi sử dụng công tắc 2 cực

• Lựa chọn công tắc phù hợp: Tùy vào công suất thiết bị, bạn nên chọn loại công tắc có dòng điện và điện áp tương ứng.
• Đảm bảo an toàn điện: Luôn tắt nguồn trước khi lắp đặt hoặc thay thế công tắc.
• Kiểm tra định kỳ: Định kỳ kiểm tra công tắc để đảm bảo không bị hỏng hóc hay rò rỉ điện.
• Sử dụng sản phẩm chất lượng: Nên chọn công tắc từ các thương hiệu uy tín để đảm bảo tuổi thọ và độ an toàn.

So sánh công tắc 2 cực và công tắc 1 cực

Từ bảng so sánh trên, có thể thấy công tắc 2 cực phù hợp hơn với các thiết bị có công suất lớn, yêu cầu độ an toàn cao hơn so với công tắc 1 cực.

Kết luận

Công tắc 2 cực là một thiết bị quan trọng trong hệ thống điện, giúp kiểm soát dòng điện an toàn và hiệu quả. Với khả năng ngắt đồng thời cả hai dây điện, nó mang lại độ an toàn cao hơn so với công tắc 1 cực, đặc biệt trong các thiết bị công suất lớn. Khi sử dụng công tắc 2 cực, bạn cần tuân thủ đúng nguyên tắc đấu dây và lựa chọn sản phẩm chất lượng để đảm bảo an toàn và hiệu suất tối ưu.

Hy vọng bài viết này Legrandhcm.vn đã giúp bạn hiểu rõ hơn về công tắc 2 cực và ứng dụng của nó trong thực tế!
