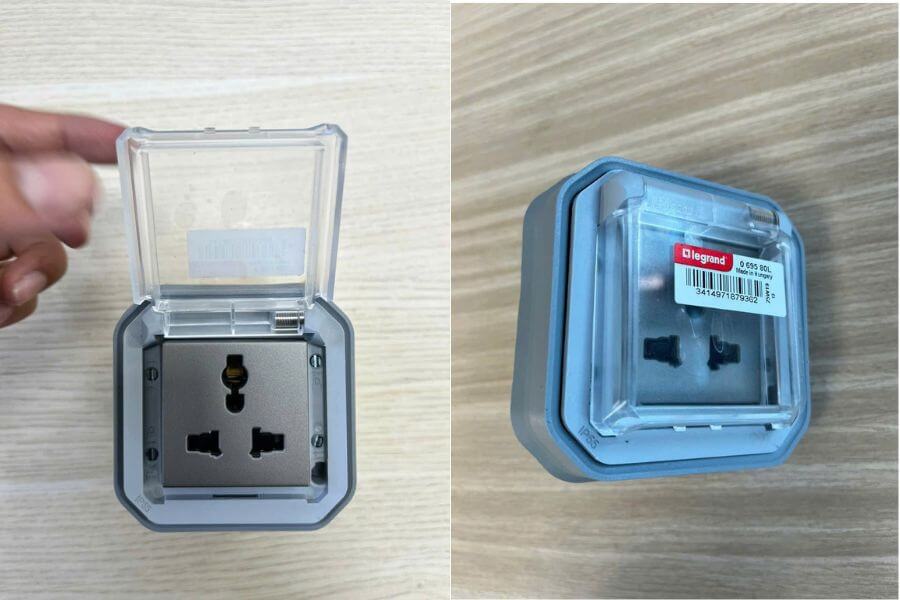

Hướng dẫn lắp đặt ổ cắm chống nước Legrand Plexo chi tiết

Ổ cắm chống nước Plexo Legrand với thiết kế mới với nhiều tính năng và đáp ứng yêu cầu về chống nước, bụi bẩn cho mọi công trình. Legrand HCM sẽ review chi tiết cấu tạo và hướng dẫn cách lắp ráp 1 bộ ổ cắm hoàn chỉnh ai cũng có thể làm được. Cùng xem chi tiết bài viết của chúng tôi!

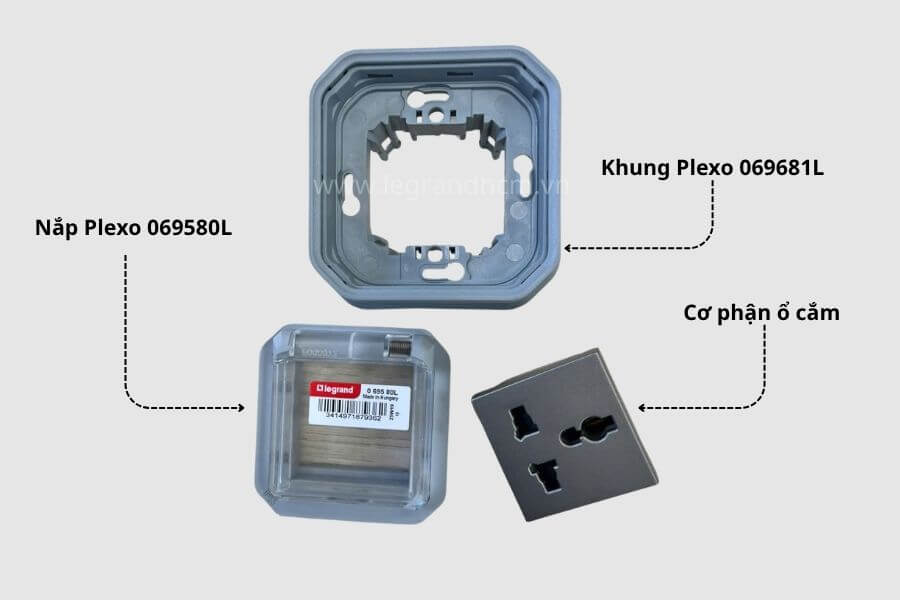

Bộ ổ cắm chống nước Plexo Legrand mới bao gồm những bộ phận nào?

Để lắp thành một bộ ổ cắm chống nước hoàn chỉnh chúng ta cần 3 bộ phận sau đây:

1. Nắp chống nước IP55 Plexo 069580L

Nắp chống thấm này được thiết kế có thể kết nối với nhiều phụ kiện dòng sản phẩm Plexo Legrand, có thể lắp âm hoặc nổi. Với tiêu chuẩn IP55 và chống va đập IK08 mang lại độ bền cao, chống bụi bẩn hiệu quả.

2. Khung chuyển đổi 2 module Plexo 069681L

Khung đỡ âm tường Plexo 1 gang IP55 hỗ trợ lắp đặt công tắc, ổ cắm trong môi trường ẩm như nhà vệ sinh, nhà xưởng, khu vực ngoài trời có mái che, đảm bảo độ bền và an toàn khi sử dụng.

3. Cơ phận ổ cắm

Cơ phận ổ cắm hỗ trợ bao gồm các sản phẩm của dòng thiết bị Arteor và Mosaic với kích thước tương thích theo thông số của sản phẩm. Có thể lựa chọn công tắc, ổ cắm điện hoặc ổ cắm dữ liệu,…

> Xem các sản phẩm có trong danh mục công tắc ổ cắm Legrand chính hãng

Hướng dẫn cách lắp một ổ cắm chống nước Plexo Legrand hoàn chỉnh

Bước 1: Chuẩn bị đầy đủ các phụ kiện bao gồm: 06580L, 069681L và cơ phận ổ cắm tương thích

Bước 2: Cố định khung 069681L vào đế âm có sẵn

Bước 3: Lắp nắp Plexo 069580L vào Khung 069681L và cố định bằng vít có sẵn ở 4 góc, việc này sẽ giúp giữ chặt 2 phụ kiện này lại với nhau.

Bước 4: Cắt dây điện đấu nối vào cơ phận ổ cắm (lưu ý cắt nguồn điện trước khi tiến hành)

Bước 5: Cố định cơ phận ổ cắm đã được nối dây vào phần khung nắp đã cố định, bằng cách ấn nhẹ cơ phận vào. Lưu ý chọn chiều ổ cắm sao cho phù hợp.

Bước 6: Kiểm tra và cấp nguồn điện, kiểm tra bằng dụng cụ đo chuyên dụng (VOM) trước khi dùng.

Lưu ý khi chọn và sử dụng ổ cắm chống nước Legrand Plexo

1. Phải chọn đúng và đủ phụ kiện theo hướng dẫn
2. Ổ cắm chống nước loại này chỉ phù hợp cho các khu vực như nhà vệ sinh (trên lavabo), khu vực ngoài trời
3. Đối với bồn cầu điện nên dùng loại nắp chống nước hỗ trợ cắm cố định
4. Đế âm dùng cho loại này nên dùng đế của Legrand 80151 hoặc 502E Bticino
5. Đọc và hiểu kỹ về tiêu chuẩn chống nước IP55 để bố trí phù hợp

Kết luận

Sử dụng ổ cắm chống nước Plexo Legrand góp phần tạo an toàn cho các khu vực ẩm ướt và bụi bẩn. Hơn thế nữa, với thiết kế hiện đại và kiểu dáng thẩm mỹ, sản phẩm này cũng góp phần tăng giá trị cho không gian lắp đặt.

Lắp ráp một bộ ổ cắm hoàn chỉnh bạn hãy đọc kỹ các bước mà Legrand HCM đã hướng dẫn cụ thể. Bạn cũng có thể liên hệ Legrand HCM – 0964.68.69.67 để được tư vấn hỗ trợ hoàn toàn miễn phí!
